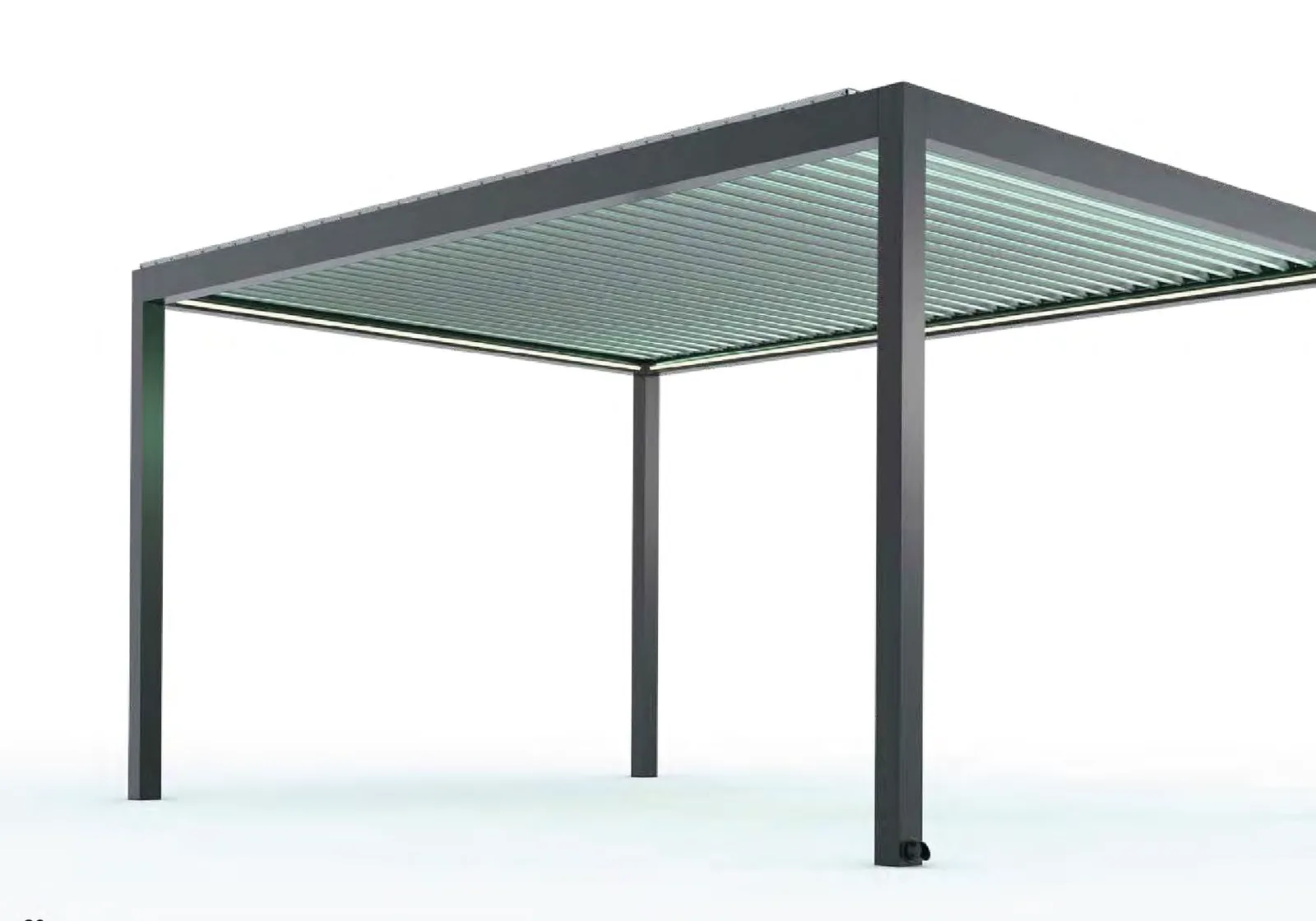

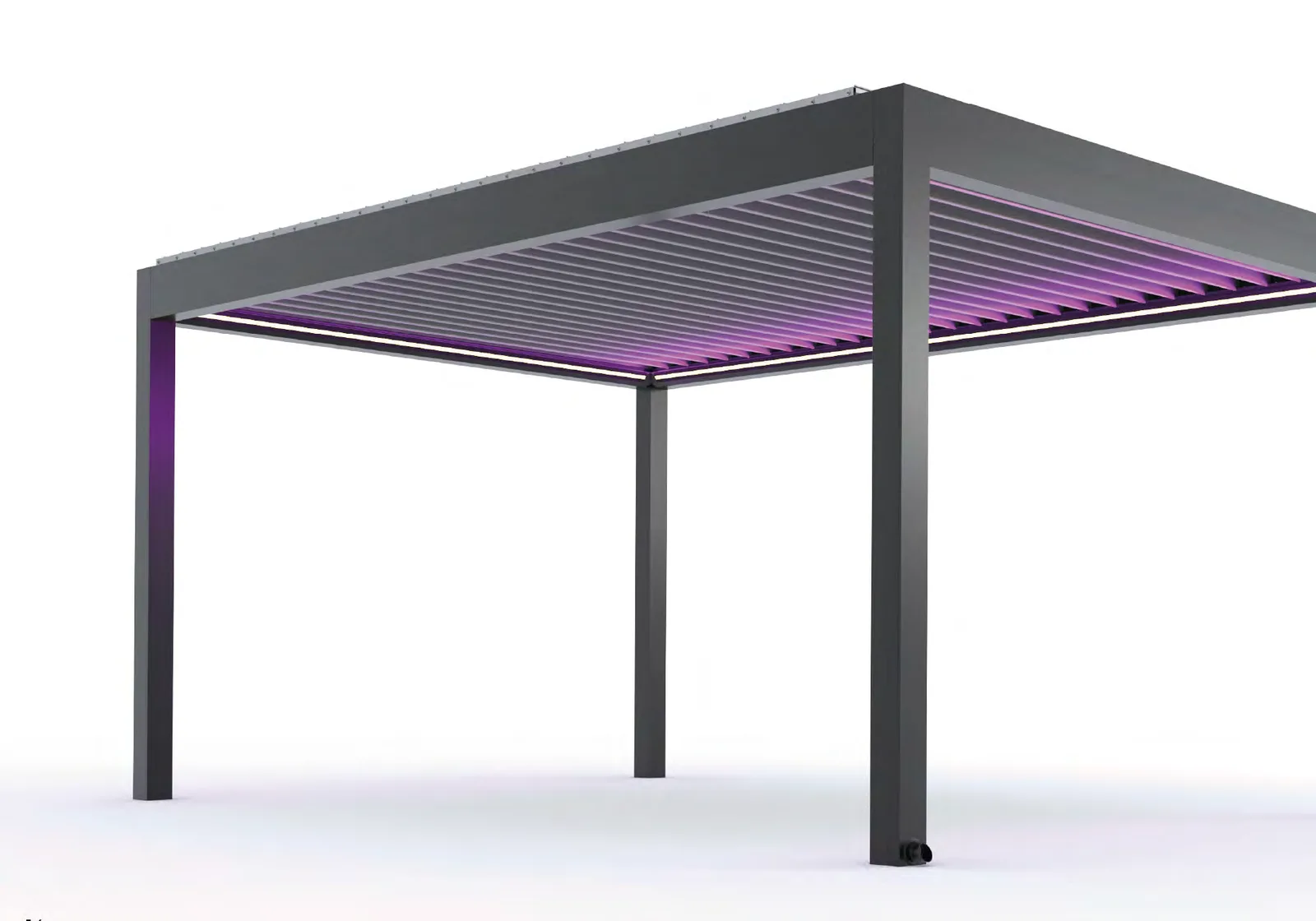

SKYTEKS Roll – סקייטקס רול
פרגולה ביו-אקלימית עם רפפות אלומיניום מסתובבות
SKYTEKS Roll של Tenteks היא פרגולה ביו-אקלימית חשמלית שבה כל רפפה מסתובבת סביב צירה – ובלחיצת כפתור אתם שולטים בכמות השמש, באוורור ובצל. כשהרפפות סגורות, המערכת מגינה מפני שמש וגשם ומנקזת את המים דרך המרזבים ואל תוך העמודים.
כל הפרופילים הם תכנון ייחודי של Tenteks ומיוצרים מסגסוגת אלומיניום 6063-T6. המבנה מתוכנן לעומס שלג של 350 ק"ג/מ"ר, עבר ניתוח סטטי שאושר על ידי אוניברסיטת Gazi, ועבר בהצלחה 10,000 מחזורי פתיחה וסגירה במבדקים של IFT Rosenheim ו-SGS.
סדרת Roll זמינה בשתי משפחות – 1600 (דגמי R206 ו-R173) ו-1400 (דגם R173) – ובגרסאות MAX למרחבים גדולים עם פחות עמודים.
דגמים ומידות – SKYTEKS Roll
| דגם | סיבוב רפפה | רוחב (W) | עומק (P) | מודול בודד ללא עמוד ביניים | עם עמוד ביניים |
|---|---|---|---|---|---|
| 1600 R206 | 90° | 80–450 ס"מ | 148–808 ס"מ | 450×602 ס"מ (27 מ"ר) | 450×808 ס"מ (36 מ"ר) |
| 1600 R206 MAX | 90° | 450–600 ס"מ | 148–602 ס"מ | 600×602 ס"מ (36 מ"ר) | — |
| 1600 R173 | 120° | 80–400 ס"מ | 112–804 ס"מ | 400×613 ס"מ (24 מ"ר) | 400×804 ס"מ (32 מ"ר) |
| 1600 R173 MAX | 120° | 400–600 ס"מ | 100–602 ס"מ | 600×602 ס"מ (36 מ"ר) | — |

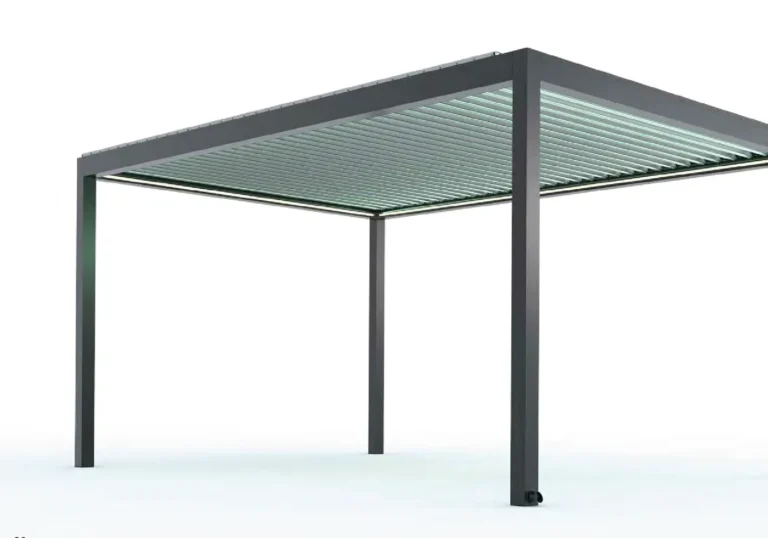

| 1400 R173 | 120° | 80–400 ס"מ | 89–816 ס"מ | 400×504 ס"מ (20 מ"ר) | 400×816 ס"מ (32 מ"ר) |
| 1400 R173 MAX | 120° | עד 500 ס"מ | עד 500 ס"מ | 500×500 ס"מ (25 מ"ר) | — |
גובה מעבר (H1) בכל הדגמים: 220–300 ס"מ. לשטחים גדולים יותר מחברים כמה מודולים עם מתאמי חיבור ומערכת ניקוז משותפת. המידות לפי קטלוג היצרן Tenteks.

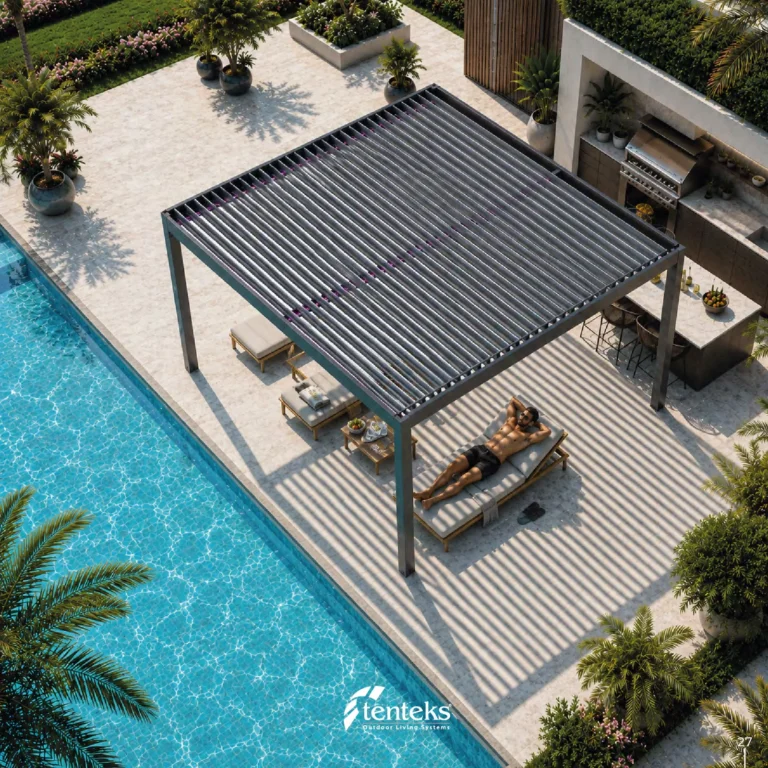

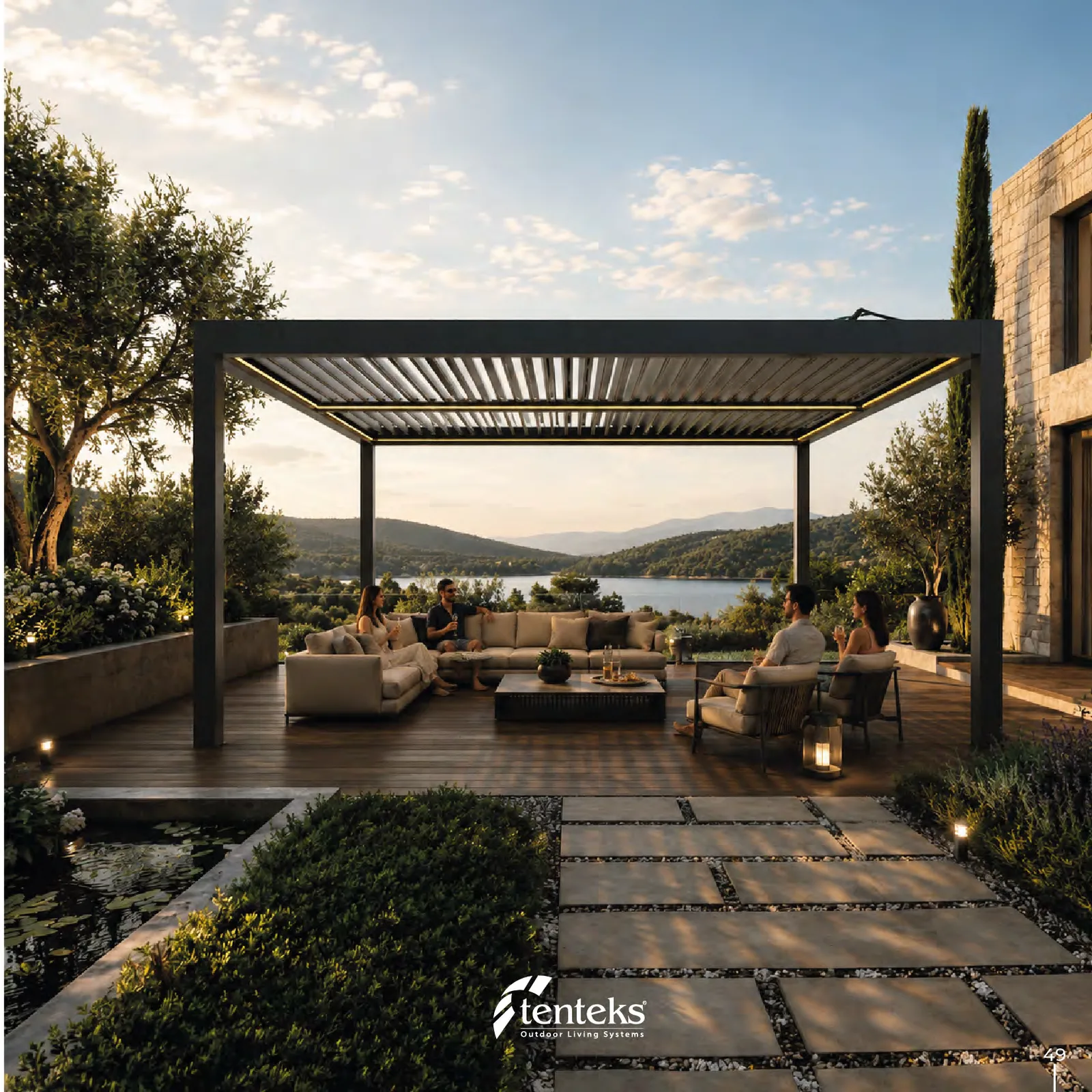

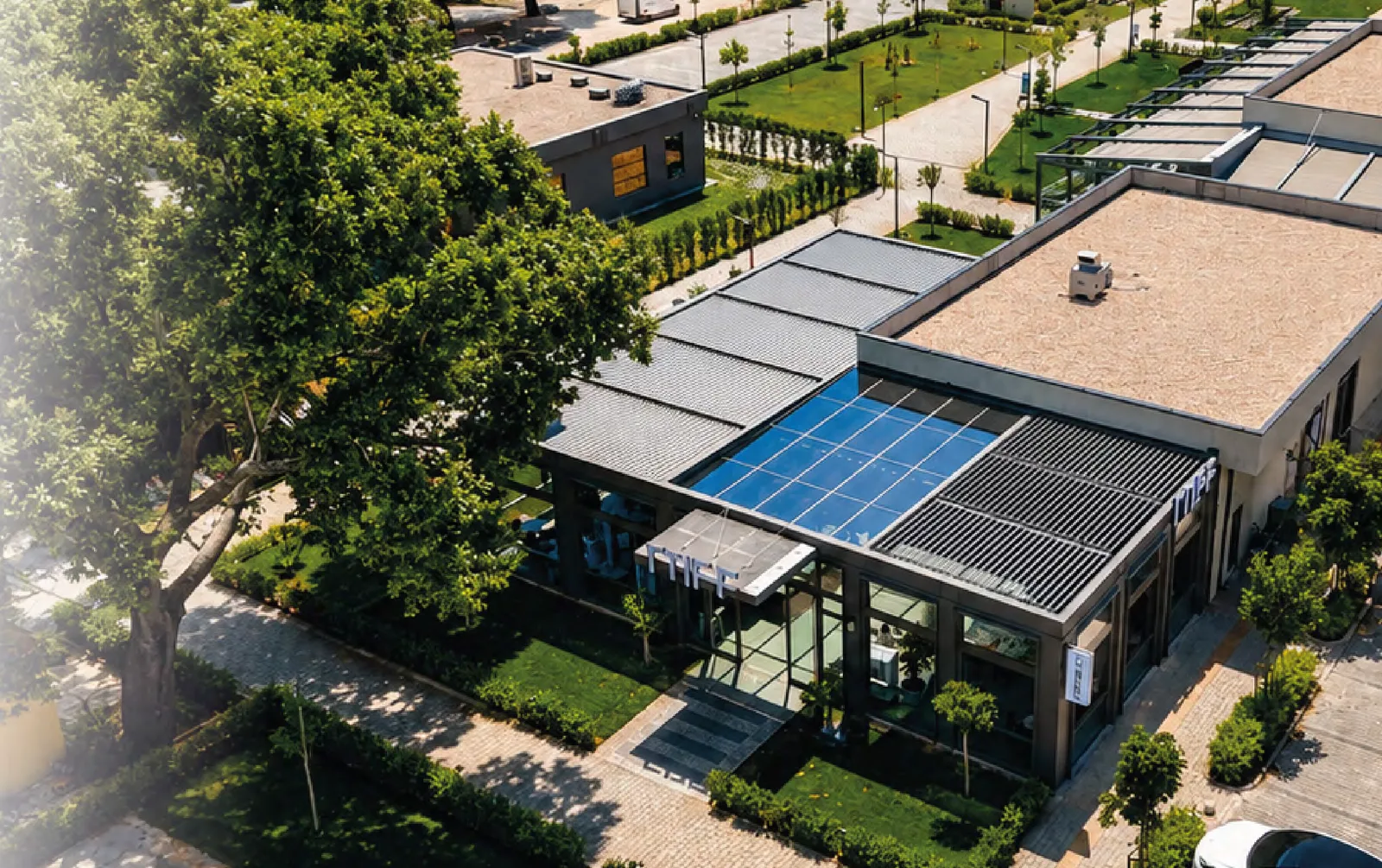

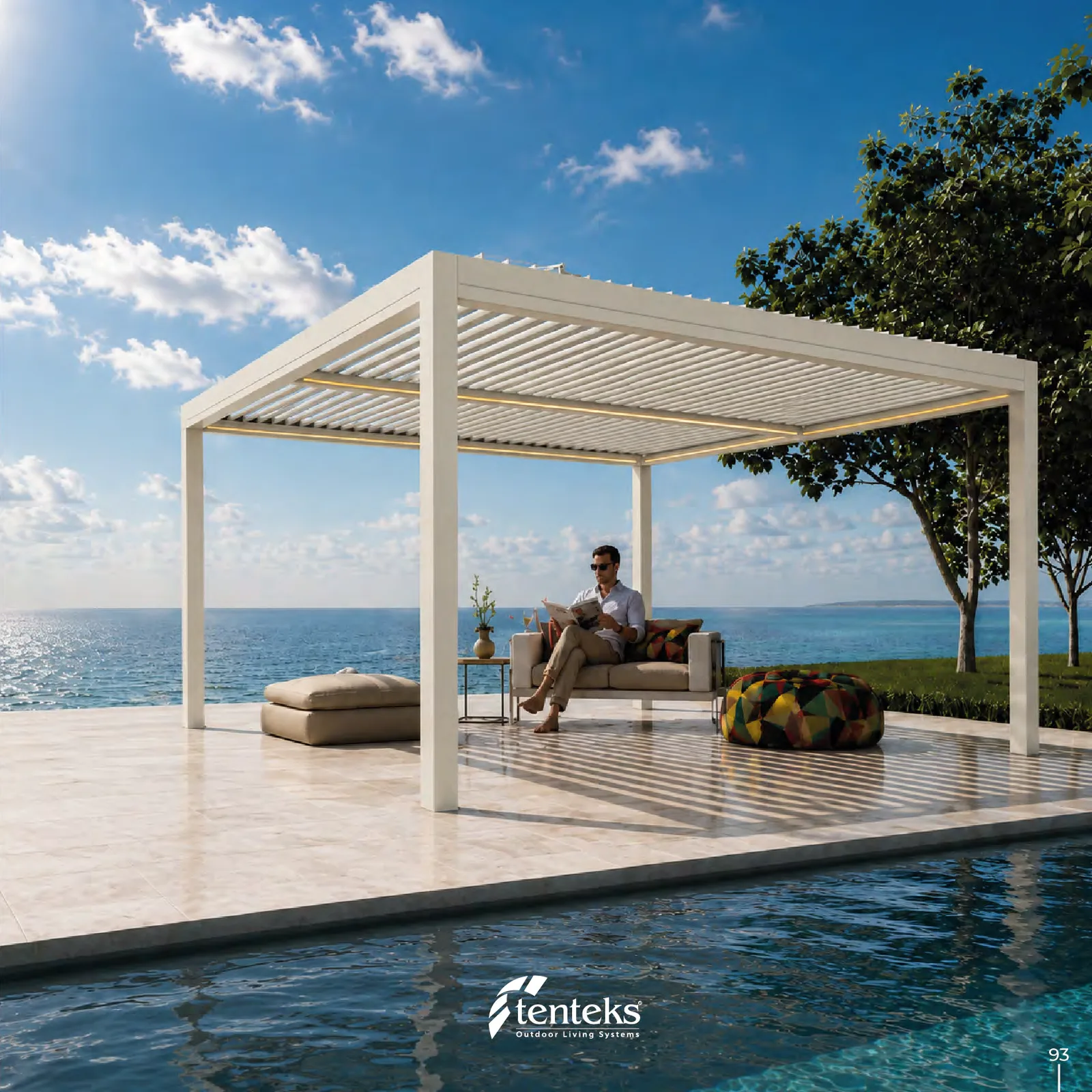

פרויקטים והדמיות – SKYTEKS Roll
אטימה ללא סיליקון
רצועות ואטמים מהונדסים במיוחד מותאמים לתעלות הפרופילים ומשפרים את האטימה למים ולאוויר, את הבידוד האקוסטי והתרמי ואת השליטה בחדירת אור – בלי צורך בסיליקון או בחומרי איטום חיצוניים. כך המערכת שומרת על ביצועיה לאורך שנים.
צביעה עמידה לאורך שנים
הפרופילים צבועים בצבע אבקה אלקטרוסטטי בתקן Qualicoat, עמיד לשמש, ללחות ולתנאי חוץ. ניתן לבחור מתוך מגוון גוונים, כך שהפרגולה משתלבת באדריכלות של הבית או העסק.

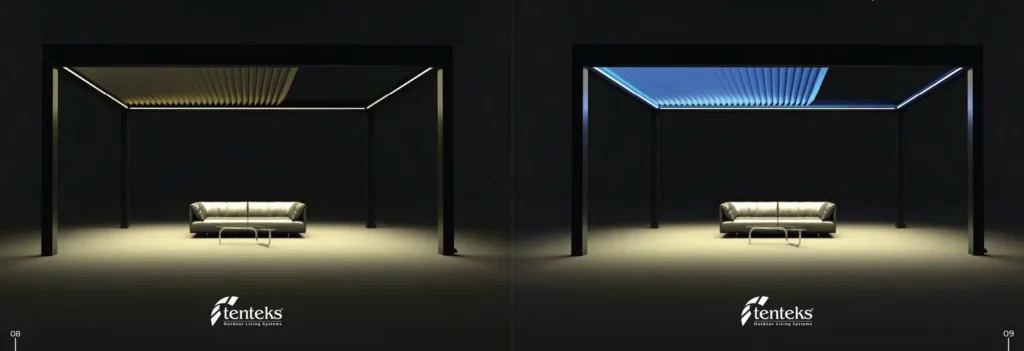

תאורת LED משולבת (אופציונלי)
פרופיל LED ייעודי מאיר גם את החלל וגם את משטח הרפפות. LED חד-צבעי: 24V, 11.5 וואט למטר, זווית אור 120°, גוון 2700K עד 6500K לבחירה. LED RGB: 24V, 14.4 וואט למטר, עם שליטה בצבעים ובאפקטי מעבר. שני סוגי התאורה פועלים בטמפרטורות של -40° עד +60°.
אוורור ושליטה בשמש
בדגמי R206 כל רפפה מסתובבת עד 90°, ובדגמי R173 עד 120° – טווח תנועה גדול ב-30° המאפשר לכוון את ההצללה בדיוק לפי זווית השמש בכל שעה ביום. במצב פתוח חלקית, האוויר החם יוצא למעלה ונוצר אוורור טבעי נעים.
רפפה מחוזקת
לרפפה מבנה פנימי עם דפנות מחוזקות המגבירות את הקשיחות שלה ומונעות עיוות לאורך זמן. רצועות אטימה כפולות מ-TPE באזורים החשופים לכמויות מים גדולות משפרות את האטימה בנקודות החיבור בין הרפפות.
ניקוז מים מהרפפה
הגאומטריה של הרפפה מונעת הצטברות מים על פני השטח ומכוונת אותם אל המרזב ההיקפי. אטם אחורי ייעודי סוגר את המרווח בין הרפפה האחרונה למבנה, מפחית חדירת רוח ומשפר את ההגנה מפני גשם.
פרטים טכניים – SKYTEKS Roll
כל פרופיל, חיבור ורכיב במערכת תוכננו לחוזק, לניקוז יעיל ולאטימה לאורך שנים. אלה החתכים מקטלוג היצרן Tenteks.

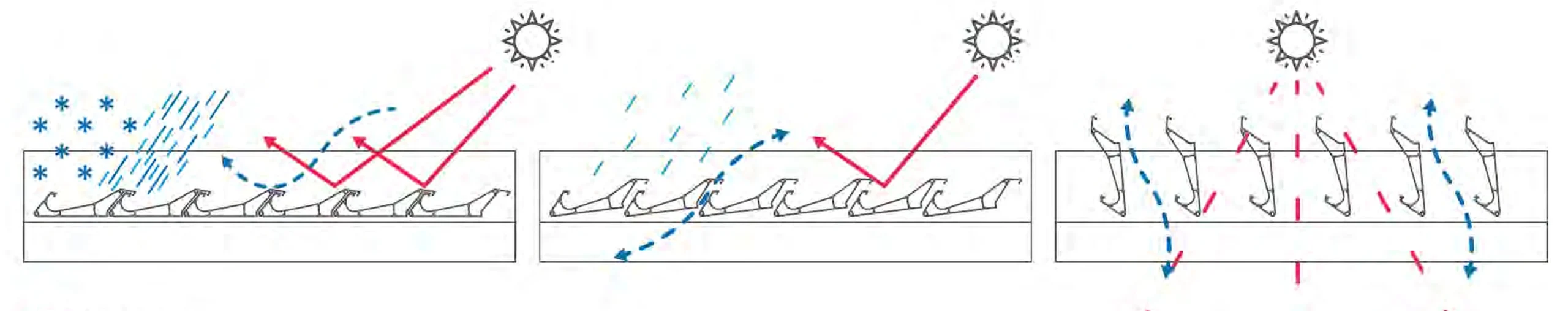

הגנה בכל מזג אוויר
לפי זווית הרפפות המערכת מספקת הגנה מלאה או חלקית מהשמש, אוורור טבעי ומחסה מגשם – כך שהמרחב נשאר שמיש בכל עונה.

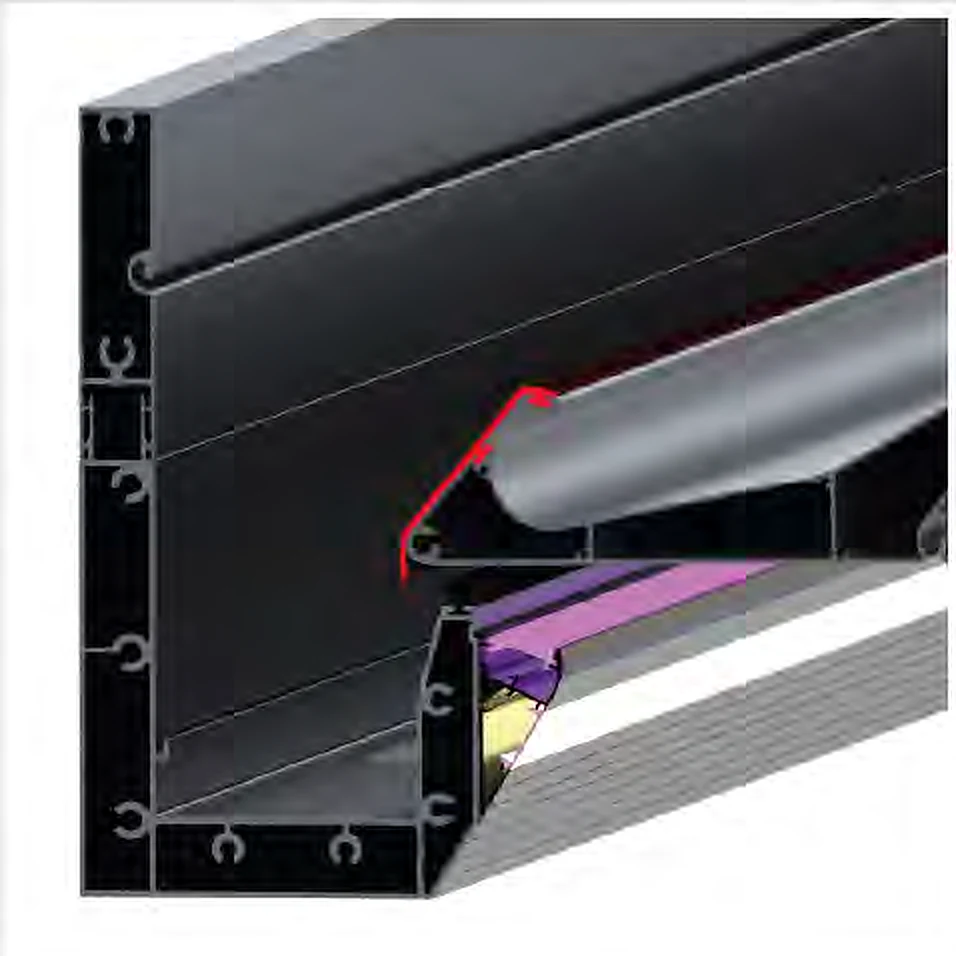

חתך אחורי
באזור הרפפה האחרונה מותקן אטם TPE ייעודי שסוגר מרווחים, מפחית חדירת רוח ומונע כניסה של מי גשם.

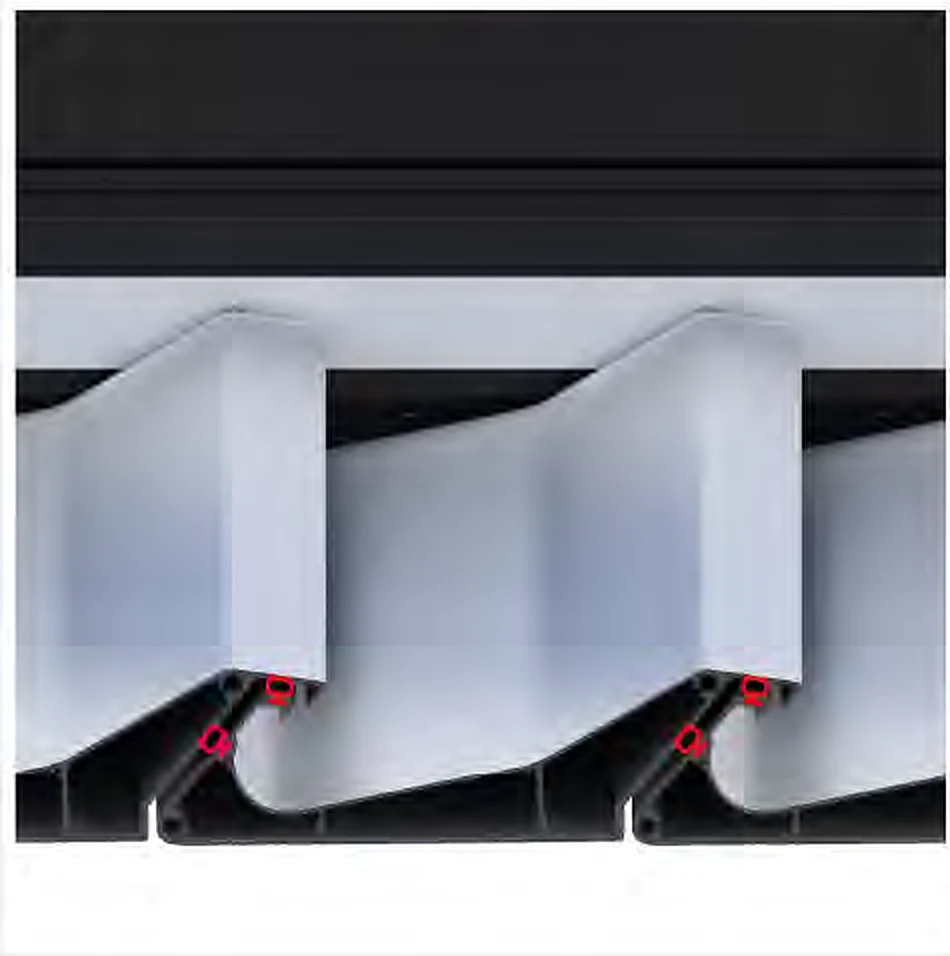

חיבור בין רפפות
רצועות אטימה כפולות מ-TPE באזורים החשופים למים, ודופן פנימית מחוזקת ששומרת על צורת הרפפה ומונעת הצטברות מים על פניה.

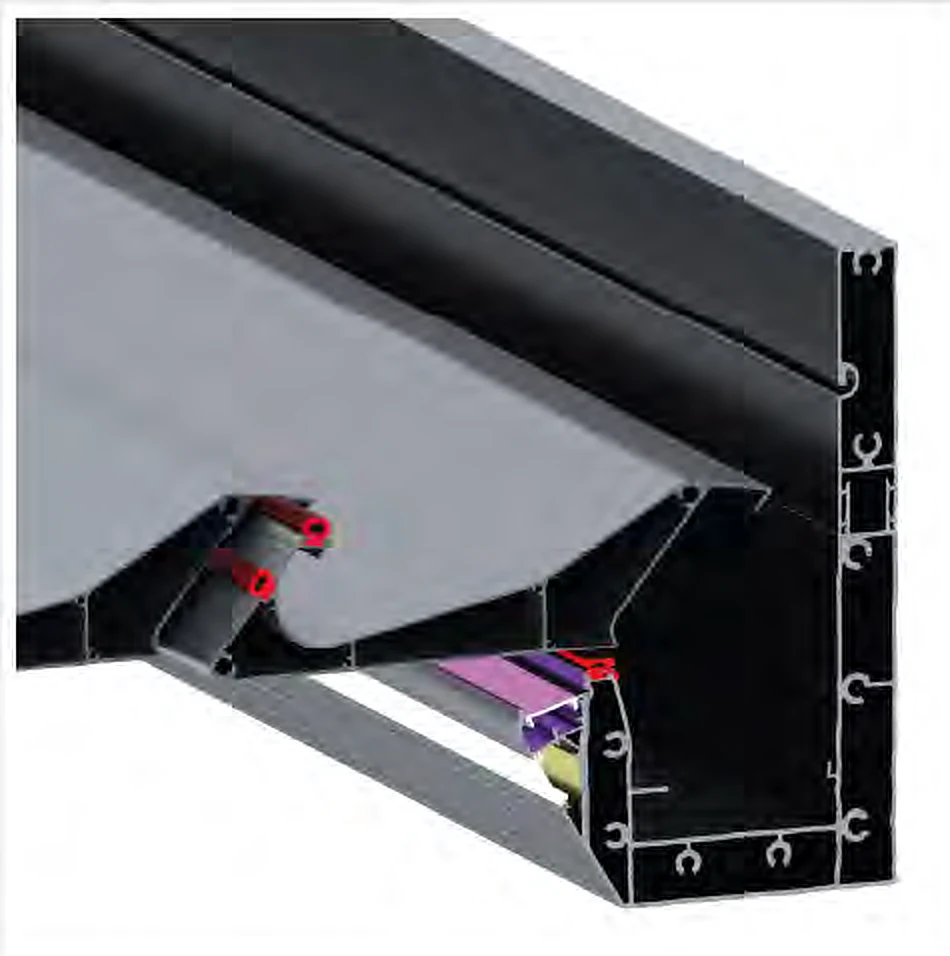

חתך קדמי ומרזב
מערך המרזב ההיקפי שוקל 9.925 ק"ג למטר, בנוי בדופן כפולה ומכיל עד 8.58 ליטר מים למטר – ניקוז מספיק גם בהתקנות גדולות.

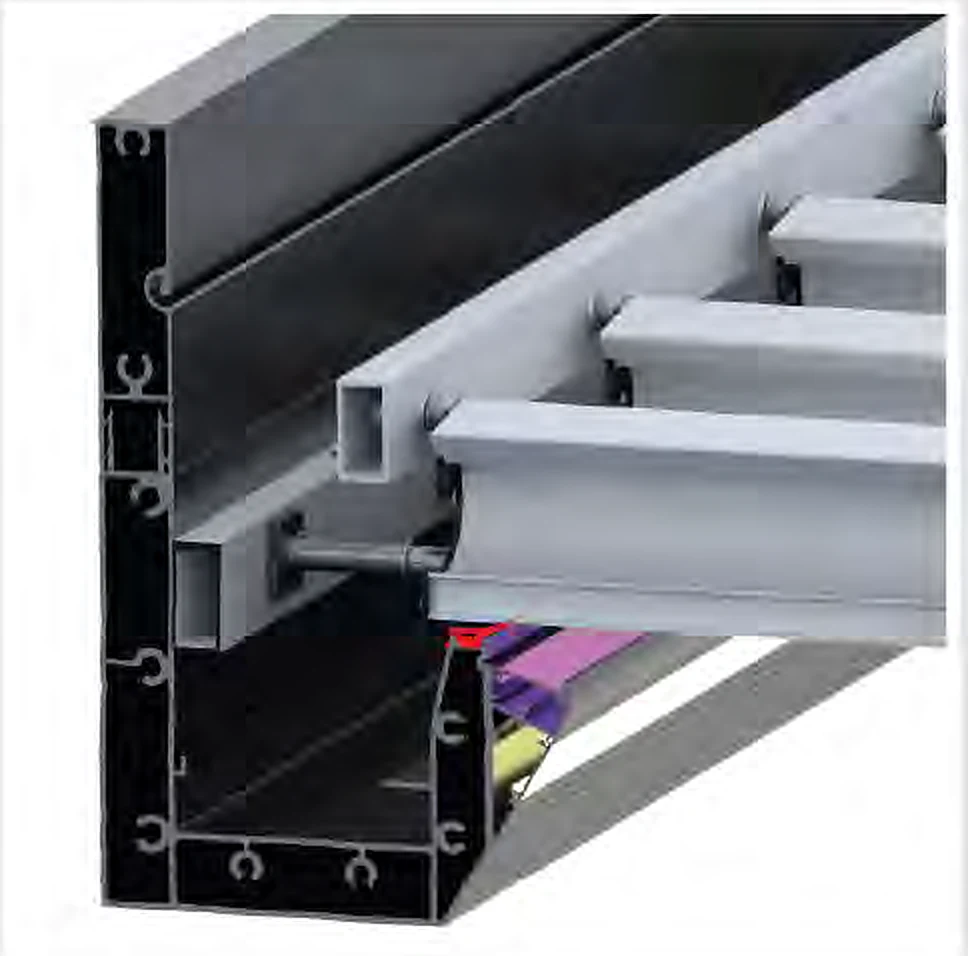

חתך צד
פרופילי נשיאה 20×40 מ"מ משולבים במרזב, ומיסבי Delrin בעלי חיכוך נמוך מבטיחים תנועה שקטה ובלאי מינימלי לאורך שנים.

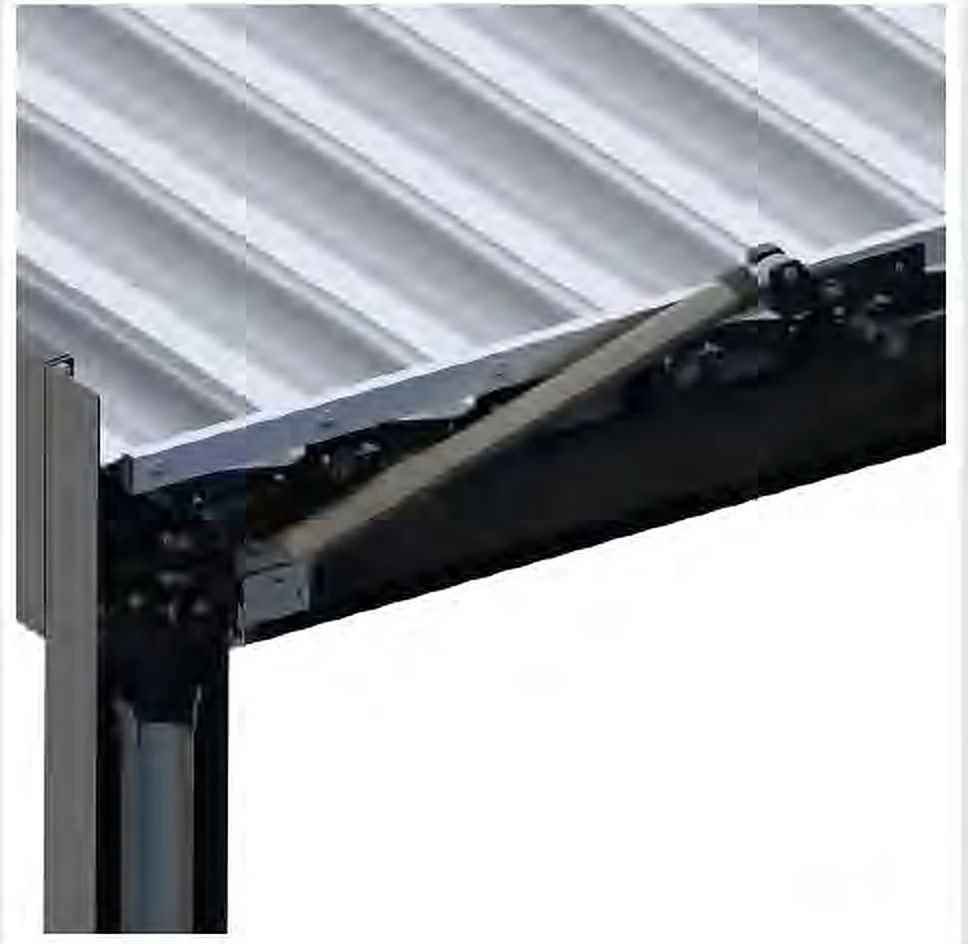

מנגנון הפעלה
מפעילים ליניאריים בתקן IP69, רכיבי חיבור מנירוסטה 304 ומחבר פלדה 15 מ"מ שמעביר את התנועה לרפפות בפתיחה ובסגירה מבוקרות.

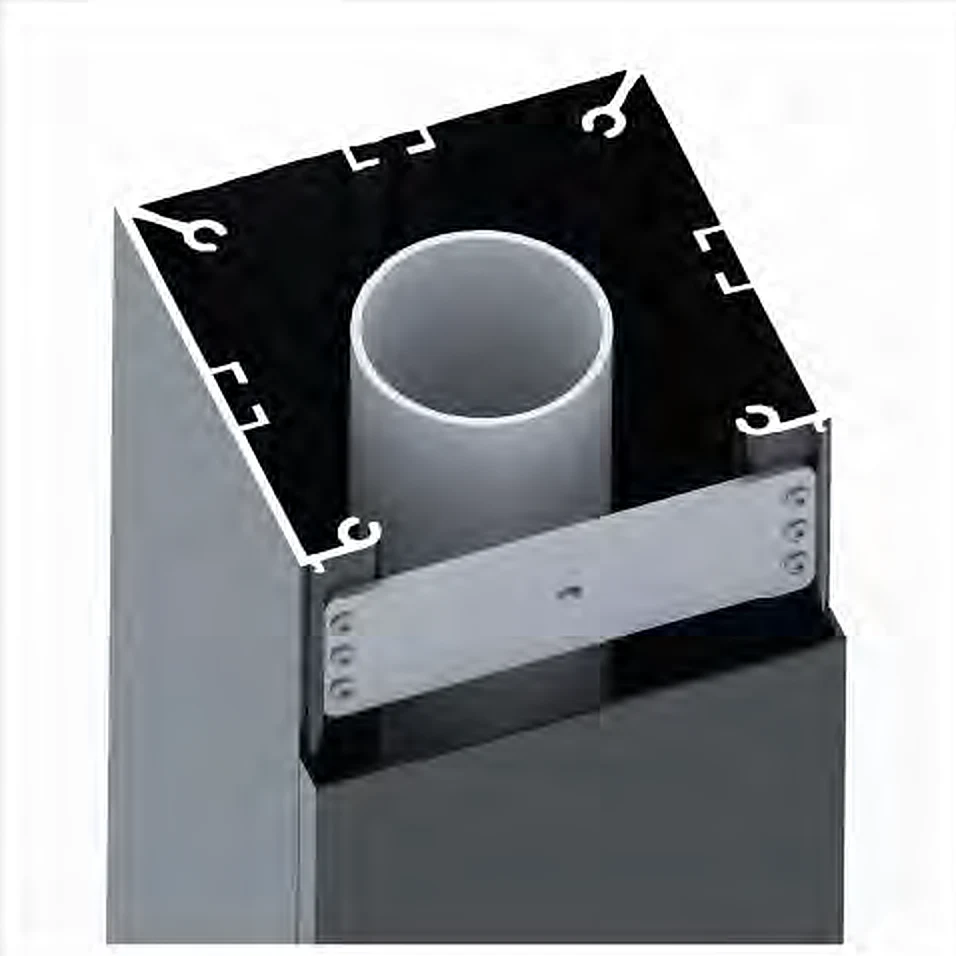

פרופיל עמוד
עמוד 160×160 מ"מ (בסדרת 1400: 135×135 מ"מ) עם כיסוי שמסתיר את העיגון, החיבורים והניקוז, וחיזוקי פלדה לאורכו.

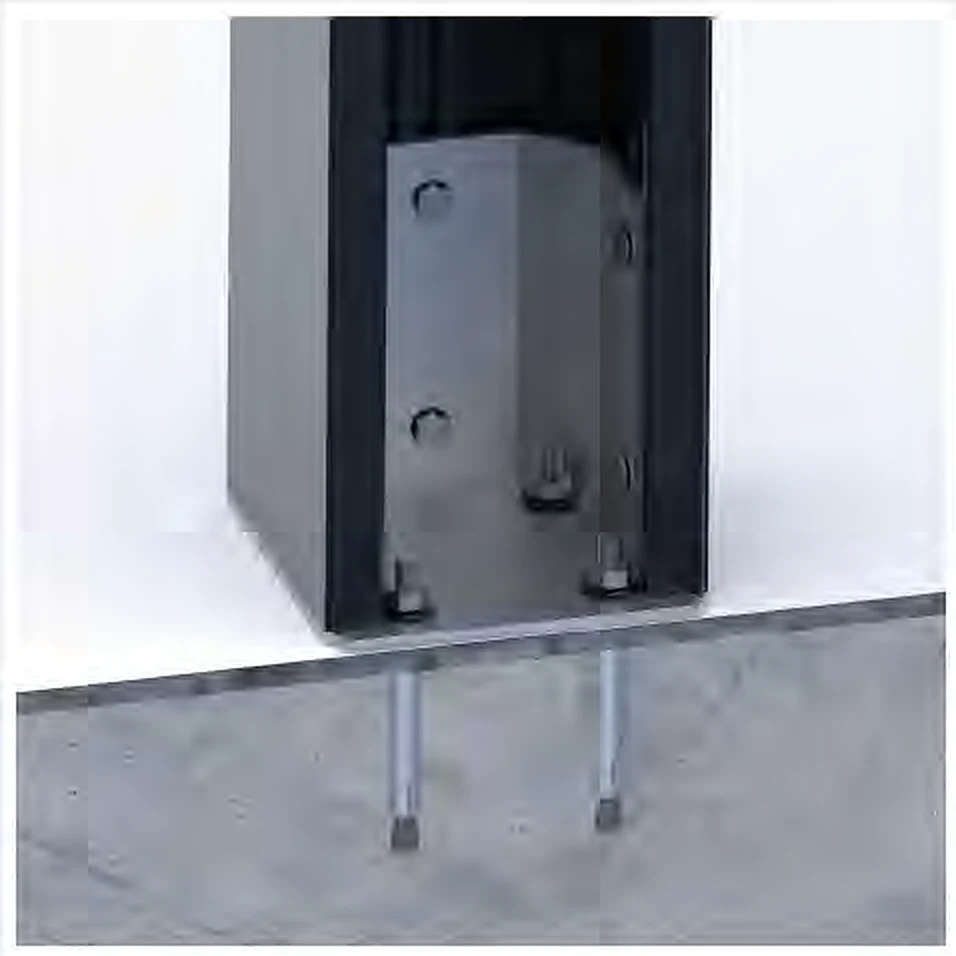

חיבור לקרקע
אוגן פלדה מחוזק עם עוגנים נסתרים, מקובע לעמוד בשש נקודות לפיזור עומסים אחיד ויציבות לאורך שנים.

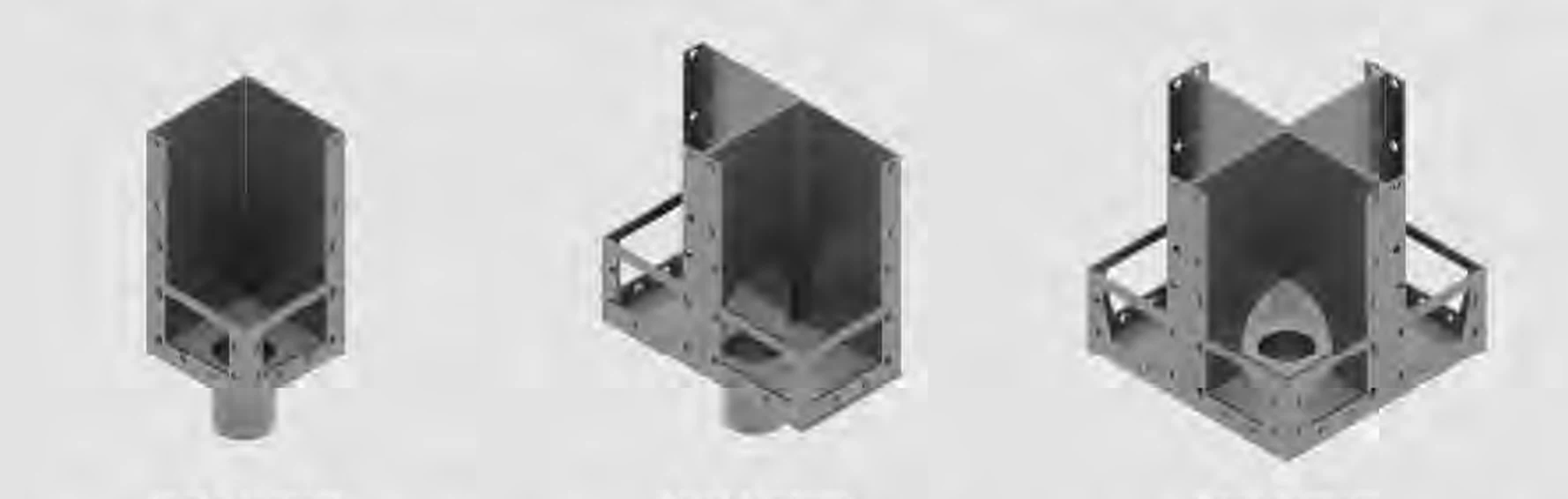

מתאמי פינה
מתאמים למערכת בודדת, כפולה או מרובעת, עם אטמי TPV מוזרקים. ניתן לנקז מים דרך כל אחד מהם.

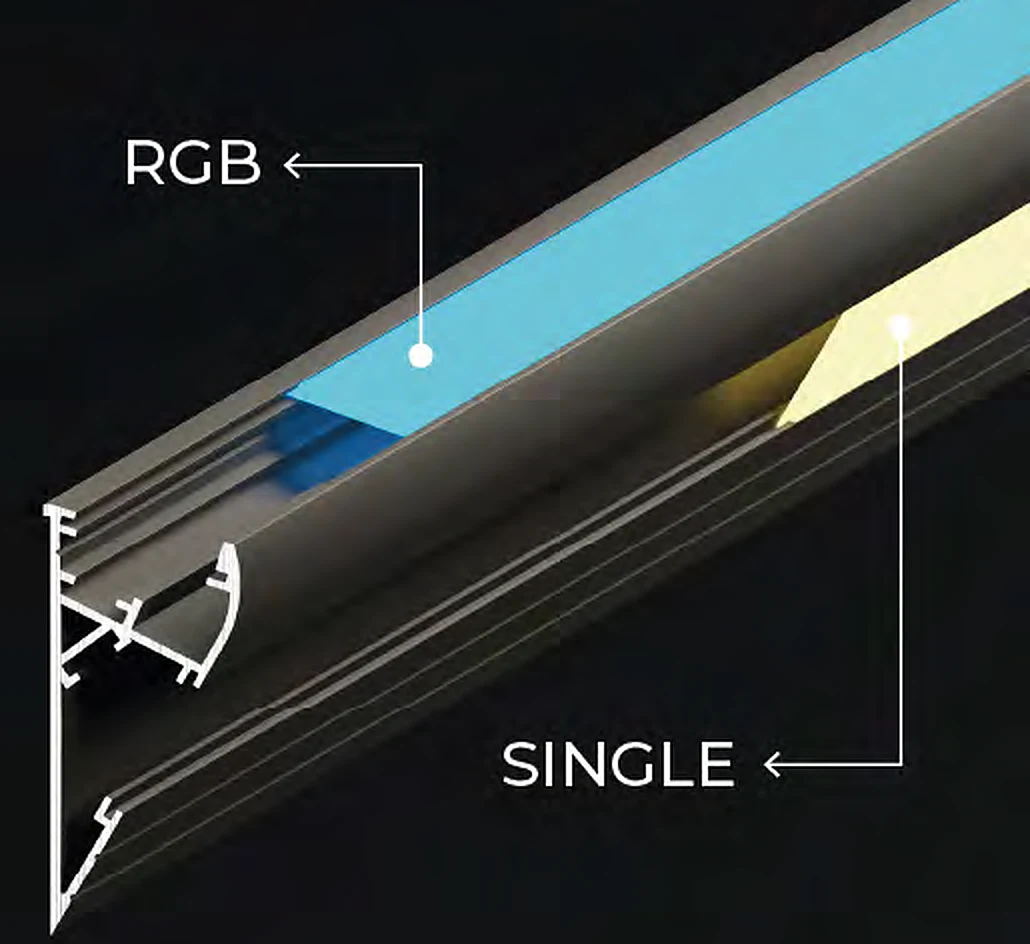

פרופיל תאורה
LED חד-צבעי (2700K–6500K) או RGB בפרופיל ייעודי שמאיר את החלל ואת משטח הרפפות, מבודד ממערכת הניקוז.

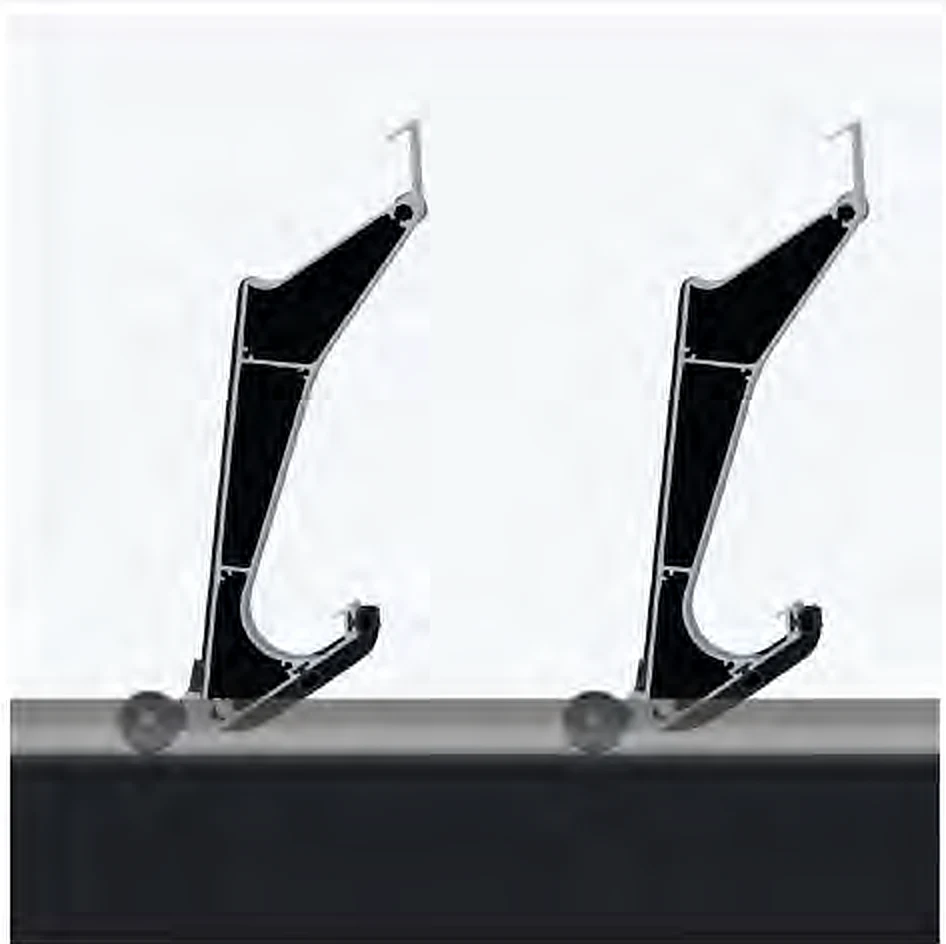

גלגל רפפה
בדגמי MAX גלגל ייעודי מותקן בחלק התחתון של הרפפה, בלי לחתוך או לשנות אותה, ונע על המסילה האמצעית.

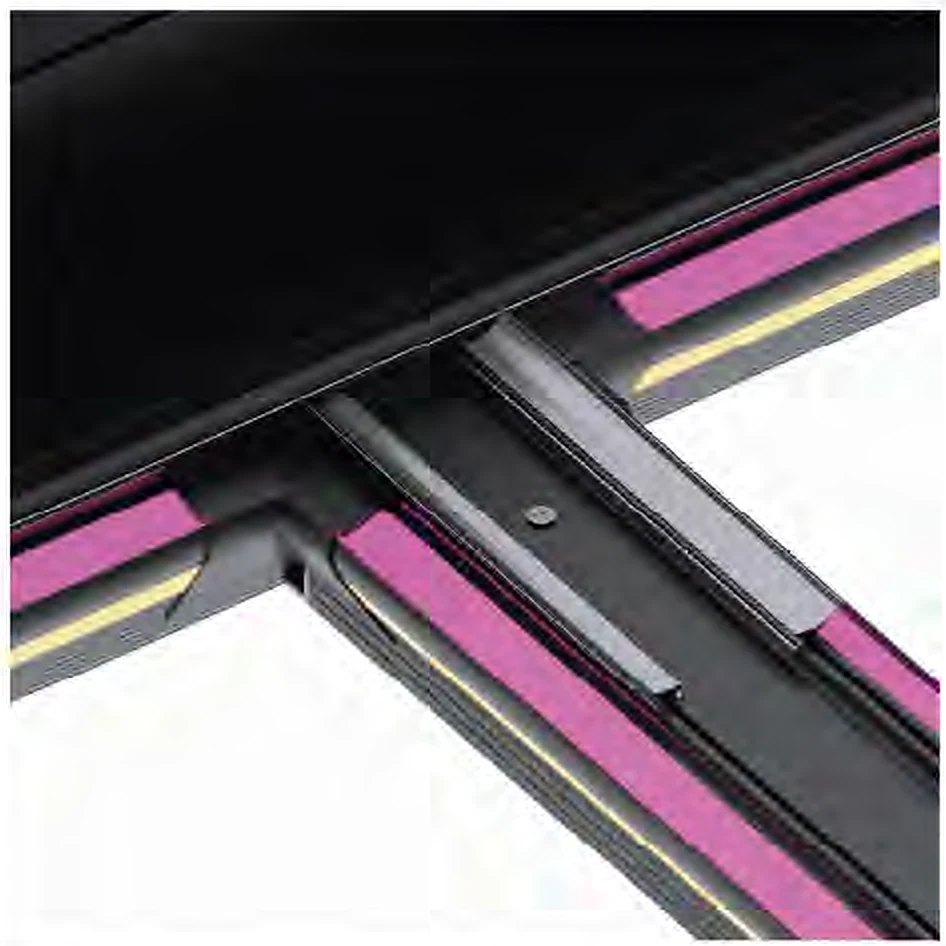

מסילה אמצעית
המסילה האמצעית מאפשרת רפפות רחבות יותר ומחלקת את התאורה לשני אזורים אחידים – מראה נקי ותאורה מאוזנת בשטחים גדולים.

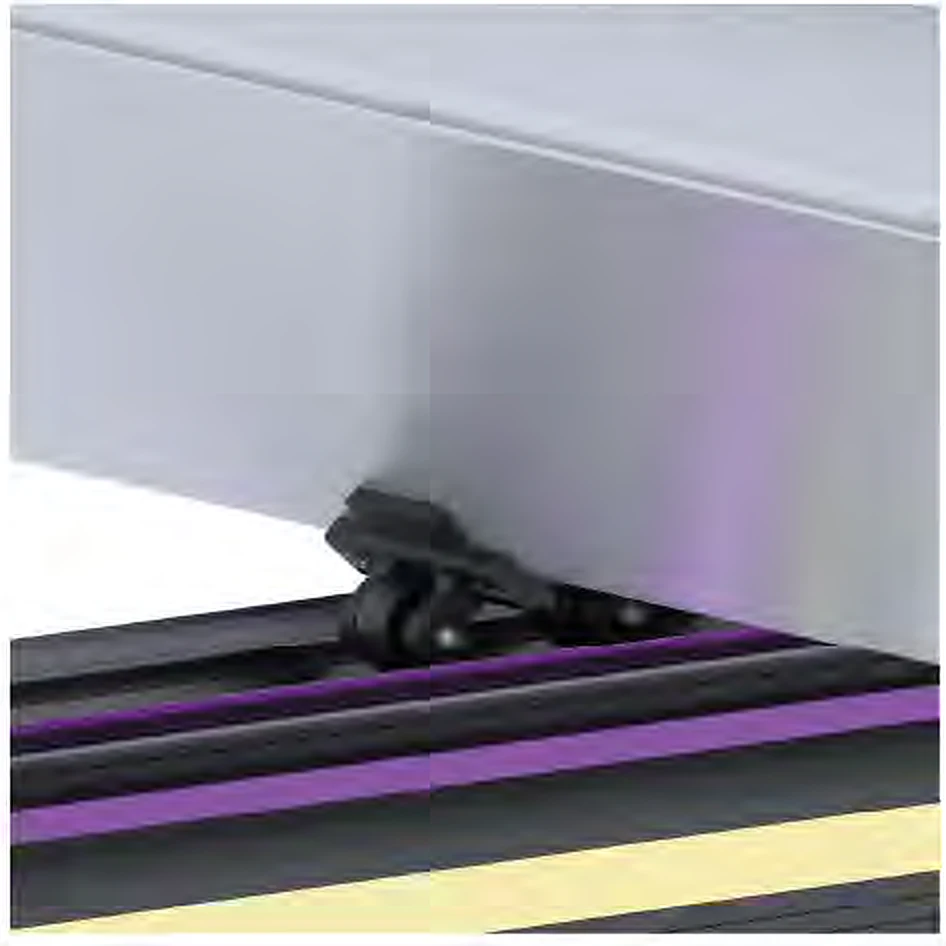

פעולה שקטה וניקוז
גלגלים על מיסב נירוסטה עם ציפוי מיוחד מפחיתים רעש, והמיקום שלהם מסייע לנקז מים שמצטברים על המסילה.

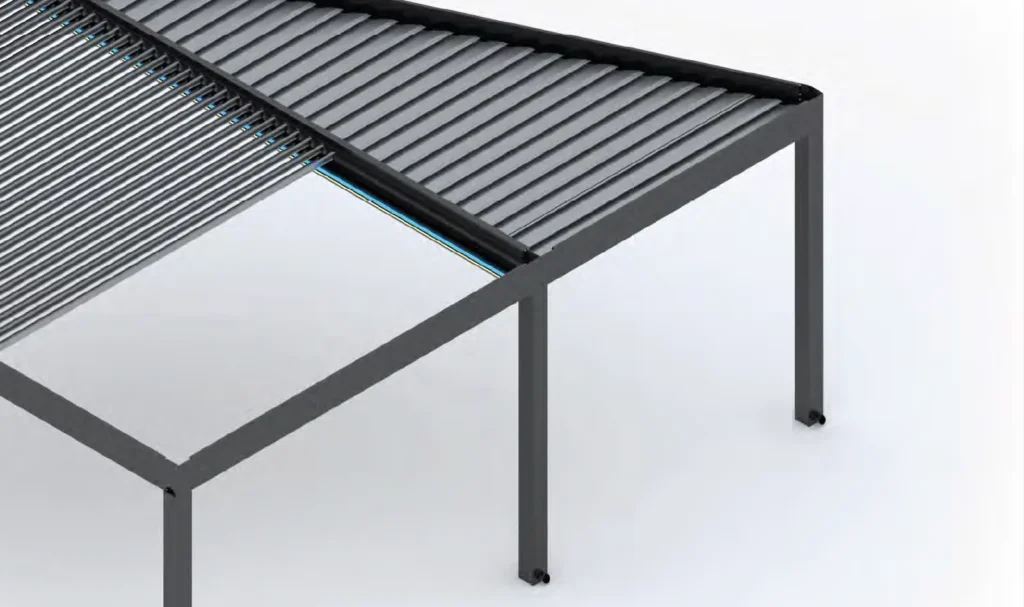

SKYTEKS FIX – פתרון לפינות ולזוויות מיוחדות
SKYTEKS FIX הוא מודול רפפות קבוע שמשלים את מערכות Roll בסדרות 1600 ו-1400 בפרויקטים עם פינות, זוויות או צורות לא סטנדרטיות. הרפפות נחתכות לפי הגאומטריה של המקום, ומתאמי פינה בזוויות מותאמות שומרים על חיתוך 90° של המרזבים, על הניקוז ועל האטימה – כך שכל המבנה נראה אחיד.
- רפפות בזווית – נחתכות לפי צורת השטח.
- שילוב מלא במערכת – ניקוז משותף ועמוד מבני משותף עם המודול הנע.
- תאורת LED אופציונלית בפרופילי המרזב, בהתאמה למודולים הנעים.
מודול FIX מתוכנן בשלב התכנון והצעת המחיר לפי מידות הפרויקט.
רוצים לראות איך זה ייראה אצלכם?
עצבו את הפרגולה שלכם אונליין וקבלו הערכת מחיר, או דברו איתנו ישירות בוואטסאפ – נשמח לייעץ איזה דגם מתאים למרחב שלכם.
עיצוב פרגולה אונליין שיחה בוואטסאפ
הערה: פרגולה ביו-אקלימית היא מערכת הצללה עם רפפות נעות ולא גג קבוע. במצב סגור היא מנקזת את מי הגשם דרך המרזבים והעמודים, אך בגשם חזק ייתכנו טפטופים נקודתיים.
